FY-Economic系列

功率輸出型函數/任意波形發生器

●FY-Economic系列功率輸出型函數/任意波形發生器簡介

       FY-Economic系列DDS函數/任意波形信號發生器采用直接數字合成技術（DDS），FPGA設計，內部預制14種常用波形，同時用戶也可編輯輸出8-bit、256點的用戶自定義任意波形；其使用簡單方便，信號穩定度高，低失真，具有1瓦功率輸出、寬頻帶的頻率測量和計數器等功能。輸出信號能夠調節幅度和直流偏置。FY-Economic實現了易用性、優異的技術指標及眾多功能特性的完美結合，幫助用戶更快地完成工作任務。是電子工程、實驗室、生產線及教學、科研的理想設備，同時也可作為工業設備的配套模塊使用。

誠征各地代理！可以為經銷商代發貨！

●儀器具有下述優異的技術指標和功能特性：

◆三個可下載的 256 點任意波形存儲器

◆預制14種常用波形,用戶可自定義3種波形

◆1瓦功率信號輸出

◆體積小，功能多，攜帶方便

◆頻率精度高：頻率精度可達到10-6數量級

◆頻率分辨率高：全范圍頻率分辯率10mHz

◆無量程限制：全范圍頻率不分檔，直接數字設置

◆波形精度高：輸出波形由函數計算值合成，波形精度高，失真小

◆多     ◆波形：正弦，方波，三角波，鋸齒波，用戶自定義波形（任意波）,常用脈沖、噪聲、心電圖等波形。

◆存儲特性：可以存儲10組用戶設置的儀器狀態參數，可隨時調出重現

◆操作方式：全部按鍵操作，LCD1602液晶英文顯示，直接數字設置或旋鈕連續調節

◆高可靠性：大規模集成電路，表面貼裝工藝，可靠性高，使用壽命長

◆頻率測量：自帶20MHz頻率計功能，對內部/外部信號進行頻率測量

●技術指標

信號輸出

      輸出波形        正弦，方波（占空比可調），三角波，鋸齒波，任意波,常用脈沖、噪聲、心電圖等波形。

  輸出幅度               0.5~8Vp-p(空載)

      輸出阻抗              10Ω±10%

        直流偏置               ±3V

       頻率范圍               0.01Hz ~ 50KHz

        頻率分辨率            0.01Hz(10mHz)

       頻率準確度              ±5×10-6

       頻率穩定度              ±2×10-6/3小時

    正弦波失真度           ≤0.8% (參考頻率 1kHz)

       三角波線性度      ≥98%  (0.01Hz~5kHz)

       方波上升下降時間        ≤3.8us

       方波占空比范圍          1%~99%

COUNTER計數器功能

     計數范圍                 0-65535

         測頻范圍         1Hz~20MHz

         輸入幅度      5Vp-p~20Vp-p

其它指標項目

      顯示方式                LCD1602液晶英文顯示

      存儲和調入功能          M0-M9(M0:默認調入)

      尺寸                    83mm (長)×60 mm(寬) ×24mm(高)

      蜂鳴器提示功能          可通過程序設置開啟或關閉

      制造工藝                表面貼裝工藝，大規模集成電路，可靠性高，使用壽命長

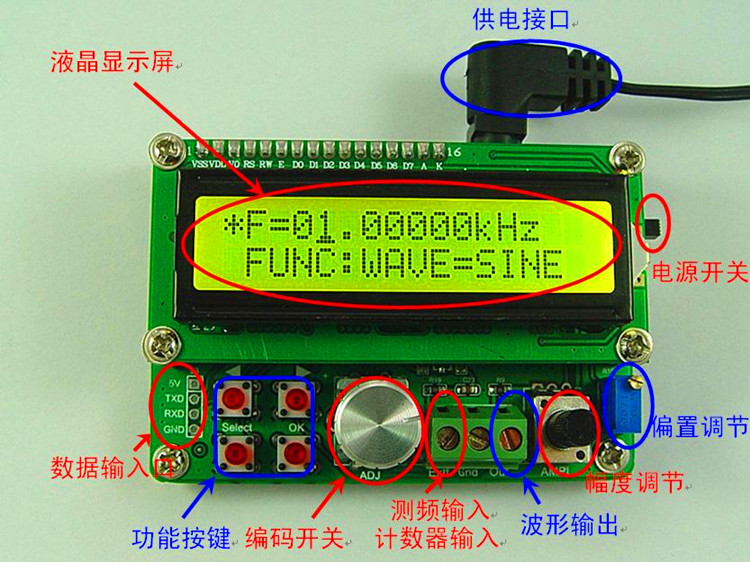

操作特性                全部按鍵操作，旋鈕連續調節

環境條件                溫度：0~40℃濕度：﹤80%

溫馨提示：如果需要連接電腦下載波形文件，請拍“FYE050+TTL板”這個選項，謝謝您對我公司產品的支持！

溫馨提示：產品默認報價是不含稅的，開票加6個點，如需發票，請聯系客服改價哦！

1、FY-Economic 函數/任意波形發生器     一臺

2、DC5V 電源                              一個

3、《使用手冊》                          一份（PDF格式）
