       FY2300系列雙通道函數/任意波形發生器是一款集函數信號發生器、任意波形發生器、脈沖信號發生器、掃頻儀、計數器和頻率計等功能于一身的便攜式、高性能、高性價比、多功能的信號發生器。儀器采用大規模FPGA集成電路和高速MCU微處理器，內部電路采用高精度有源晶振做基準，信號穩定度高。表面貼裝工藝，大大提高了儀器的抗干擾性和使用壽命。儀器具有完全獨立的雙路DDS信號和TTL電平輸出，不僅為用戶預置了31種常用波形信號而且還為用戶提供了16組自定義波形存儲空間。本儀器在信號產生、波形掃描、參數測量以及使用方面實現了易用性、優異的技術指標及眾多功能特性的完美結合，可幫助用戶更快地完成工作任務，是電子工程師、電子實驗室、生產線及教學、科研的理想測試、計量設備。

       FY2300系列雙通道函數/任意波形發生器具有人性化的鍵盤布局和指示，為用戶提供了直觀的操作界面。顯示界面采用2.4寸TFT彩色液晶屏，具有320*240高分辨率，能夠同時顯示兩個通道的所有參數并且提示當前的按鍵功能，快捷鍵極大地簡化了復雜的操作過程，大大地增強了儀器的可操作性。用戶不必花大量的時間去學習和熟悉儀器的操作，即可熟練使用。

溫馨提示：公司為了產品線更好的整合，現將部分產品命名規則進行調整。現將FY2300A命名調整為FY2300。請知悉！

1、內部電路展示

2、顯示界面

我們產品的多功能界面：每個功能都有獨立的界面，顯示內容更加豐富，用戶操作更加直觀，大大減少按鍵復用。（例如：掃描功能界面。可以同時將掃描對象、掃描起始頻率、掃描時間、掃描模式等信息在一個界面下全部顯示出來，用戶可直觀的操作以及觀察當前掃描工作狀態）

3、波形再現功能

我們的效果：業界獨創波形再現功能，儀器輸出的所有波形均可在信號發生器上顯示，不但包括31種預置波形，還包括用戶自定義波形，可以在一定程度上脫離示波器。舉例：通過FY2300上位機的波形繪制窗口手繪一個波形下載到儀器輸出。

       大家都知道信號最重要的幾個參數：波形、頻率、幅度、偏置。這幾個都是最基礎的，也是跟硬件息息相關的。

1、關于偏置電平：在很多調試電路的場合，偏置信號是需要任意調整的，例如：調試比較器電路，都需要在一個小信號上疊加一個直流分量，而且這個直流分量的值是任意的（例如信號峰值0.5V，需要疊加2V的直流分量）。

我們的偏置：可在-10V到+10V之間任意可調。如下圖所示：

2、關于小信號：我們的10mV及5mV小信號

 ◆ 搭配我公司FYV2000系列或FPA1000系列功率放大器，使信號在DC-3MHz帶寬內穩定輸出大于20W的無失真功率信號，F(xiàn)PA1016輸出功率最大可達60W。

◆多功能上位機軟件：標配任意波形編輯功能，能夠在PC機上編輯任意波形下載到儀器并輸出波形；儀器各項功能參數均支持上位機軟件控制，通訊協議公開，使您二次開發變得非常簡單；上位機軟件界面如下：

◆多功能手持便攜式等優點：只需要一個移動電源就可以在戶外長期工作，以最小的身軀實現了臺式信號源的功能。

溫馨提示：FY2300系列信號發生器和FY6300系列信號發生器參數有區別，下面分別列出了2個系列產品的參數指標，有不明白的地方可以隨時聯系我們哦！

FY2300系列信號發生器參數指標如下：

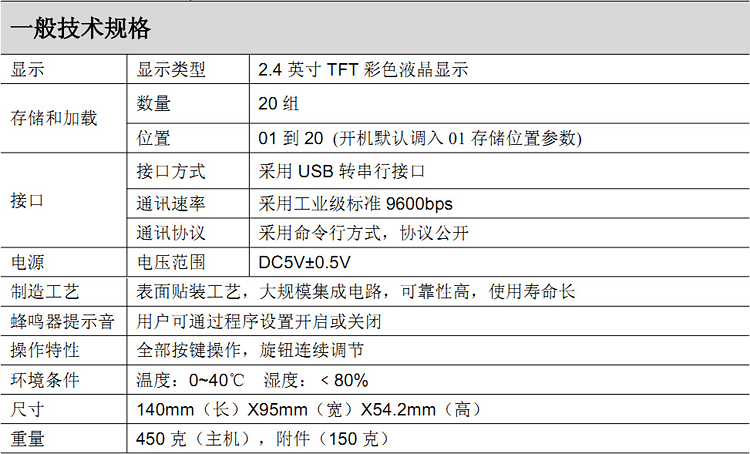

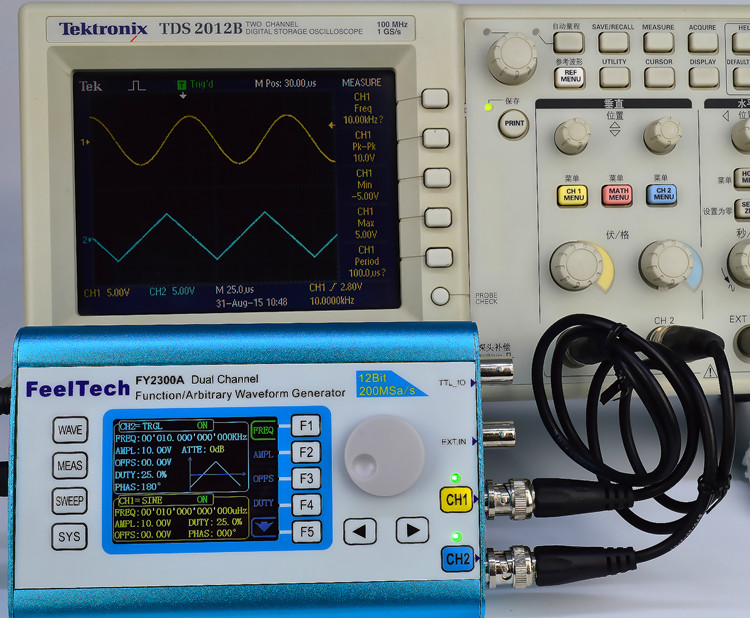

1、 CH1通道輸出10KHz正弦波，CH2通道輸出10KHz三角波，儀器輸出與示波器測量的頻率完全一致，這個實際上是我們做了精確的在線校準，可以使頻率輸出絲毫不差。

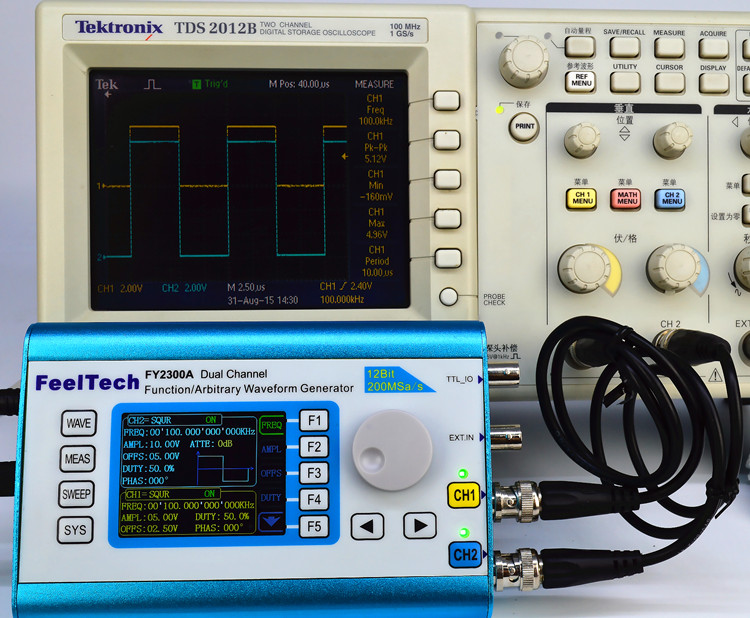

2、CH1通道輸出頻率為100KHz、占空比為20%的方波；CH2通道輸出100KHz、占空比為80%的方波；方波模式下，占空比可任意設置，從而產生占空比可調的脈沖波，調節精度精確到0.1%。

3、CH1通道輸出1MHz幅度為4V、偏置為6V的正弦波；CH2通道輸出1MHz幅度為4V、偏置為-6V的正弦波；（輸出信號偏置電平可在-10V到+10V之間任意調節）

4、CH1通道輸出幅度為100mV的小信號，CH2通道輸出幅度為50mV的小信號

5、CH1通道輸出幅度為10mV的小信號，CH2通道輸出幅度為5mV的小信號

6、在方波輸出狀態下，調節偏置電平，可使儀器輸出數字信號，同時這個數字信號的幅度也可以調節，因此儀器可以輸出1.2V、1.5V、1.8V、3.3V、5V、10V等幅度為0~10V的任意CMOS電平。如下圖所示：CH1通道輸出幅度為5V的COMS電平，CH2通道輸出幅度為10V的COMS電平。

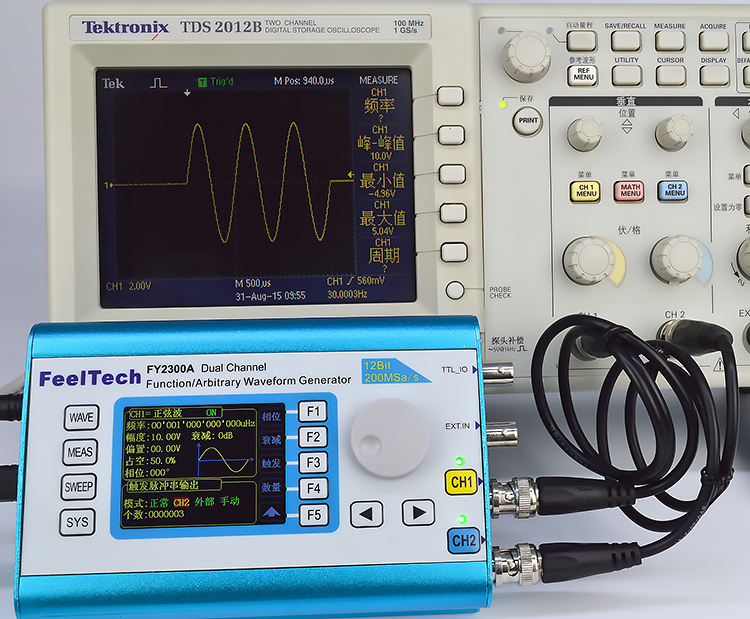

7、脈沖串猝發輸出功能：可選手動觸發、內部CH2觸發與外部觸發三種觸發模式,可以使本機輸出1~1048575任意個脈沖串；脈沖串類型、脈沖個數 、觸發模式用戶均可設置。

8、頻率計功能：具有頻率測量、周期測量、正脈寬測量、負脈寬測量、占空比測量五種測量方式，并且5種測量方式可以同時進行，同時實時顯示。閘門時間1S、10S、100S三檔可選。儀器最大測量頻率可達100MHz，最低測量頻率為0.01Hz；

應用舉例：

（1）、測量FY3200S系列信號源輸出的頻率為1KHz，占空比為25%的方波信號,閘門時間選擇1S，測量結果如下圖所示：

測量出來頻率顯示為1000Hz（閘門時間選擇100S,測量結果可以精確到0.01Hz）

測量信號周期顯示為1000000ns（我們儀器的頻率和周期是兩種不同的測量方式哦，頻率最小可以測量到0.01Hz,周期最大測量到20S）

測量占空比為25%方波的正脈沖時間，測量結果為250000ns

測量占空比為25%方波的負脈沖時間，測量結果750000ns

測量方波的占空比，結果是25.0%

（2）、測量0.02Hz的方波，閘門時間選擇100S，測量結果0.02Hz，絲毫不差。

9、計數器功能：具有直流和交流兩種耦合測量方式，有效解決交流耦合計數不準的情況。可以按開始鍵進行計數，暫停鍵可以暫停計數，清零鍵可以清零重新計數。在計數狀態下，儀器還可以同時測量信號的周期、脈寬和占空比。如下圖所示：

10、兩臺或多臺機器能夠通過TTL_IO 端口實現多機同步，每一路輸出波形的相位都是0-359°可調。示例：兩臺儀器同時工作，一臺儀器同步于另一臺儀器，同時輸出4路頻率相同，相位依次相差90度的正弦波。

11、CH1通道輸出頻率為10MHz的正弦波

12、CH1通道輸出頻率為20MHz的正弦波

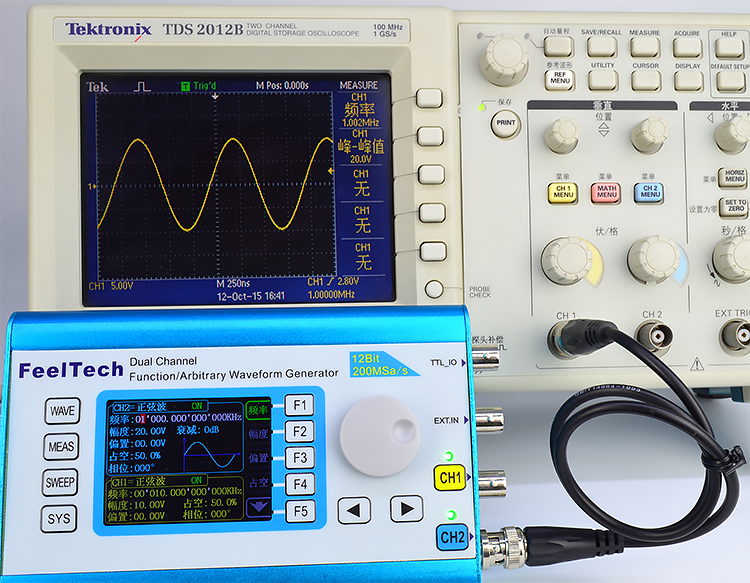

13、CH2通道輸出1MHz，幅度為20V的正弦波

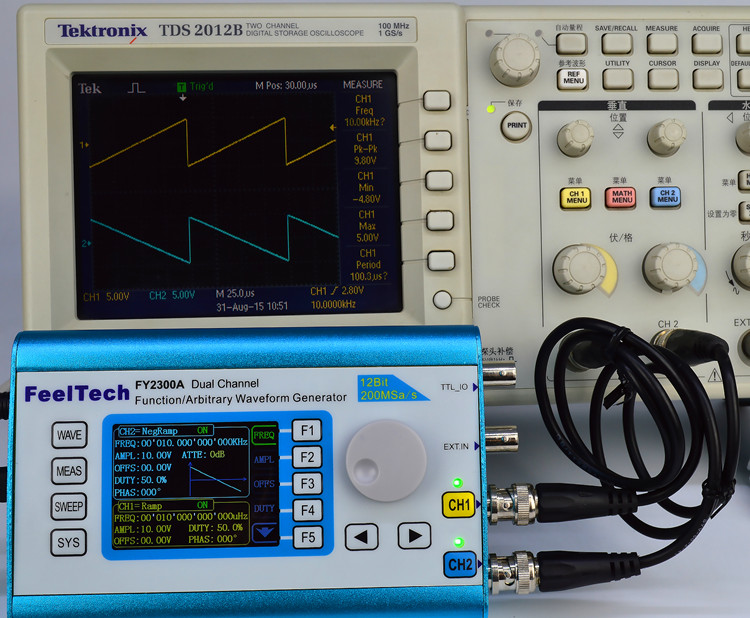

14、CH1通道輸出10KHz升鋸齒波，CH2通道輸出10KHz降鋸齒波

15、本儀器跟蹤功能可實現兩通道波形、頻率、幅度、偏置和占空比參數的同步，每個物理量都可獨立設置同步或取消。示例：儀器設置波形、頻率、幅度、偏置同步以后，在調節CH1通道波形、頻率、幅度、偏置參數時，CH2通道相應的參數也同步變化。下圖所示為CH1通道和CH2通道同時輸出頻率為10KHz、幅度為10V、偏置為0V、相位差為90度的正弦波。

16、CH1通道和CH2通道同時輸出頻率為10KHz、相位差為180度的方波信號，在驅動IGBT等模塊的時候，有時是需要這種互為反向，占空比可調的矩形脈沖波，本機輸出最大幅度10V，輸出阻抗50歐姆，甚至可以直接驅動VMOS功率管的柵極G，能否直接驅動還要看具體情況

17、相位差為180度的李沙育圖形，可以看出來這個圖形是非常穩定的一條直線

18、通過調節儀器兩個通道輸出參數，可實現不同的李沙育圖形,如下圖所示：

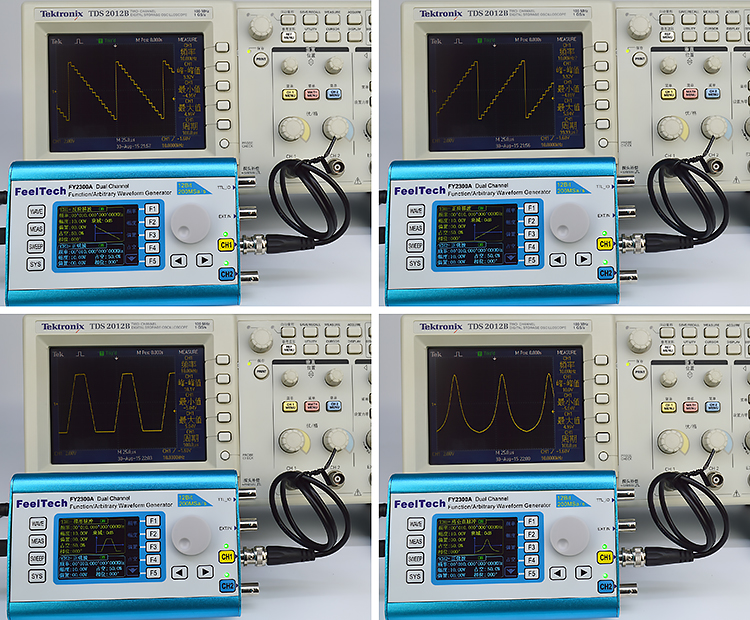

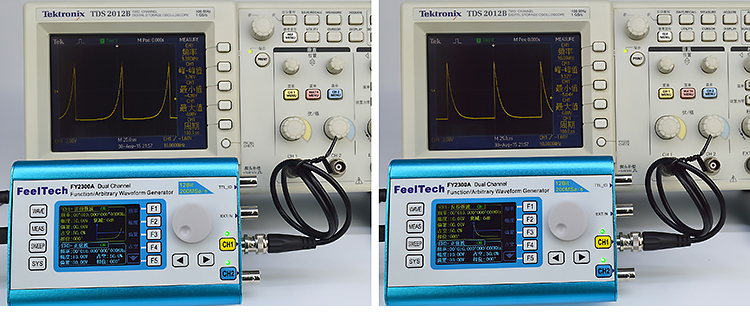

19、本機不僅自帶31種常用波形，而且還為用戶額外提供了16組任意波存儲位，每組存儲深度達2048*12bits；下面是我們儀器輸出的部分常用波形圖：

溫馨提示：產品默認報價是不含稅的，開票加6個點，如需發票，請聯系客服改價哦！

1、信號發生器主機                 1臺

2、DC5V電源適配器               1個

3、Q9夾子線                          2根

4、USB線                               1根

5、BNC-BNC線（僅FY6300系列標配）     1根

6、電腦軟件和說明書（資料為電子檔格式，下載地址   www.www.cfwebcad.com）
