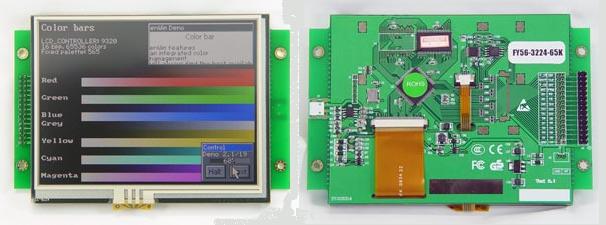

飛逸FYD50-3224-65K工控屏


FYD50-3224-65K是一款廣泛應用于單片機系統、工業控制系統等設備上的彩色TFT液晶顯示屏,具有5.0英寸超大顯示面積的同時兼有320*240的分辨率,大大降低了系統數據傳輸和存儲壓力,采用16位標準8080總線接口方式、色彩支持65536色。可以和任何高速系統接口。同時模塊也可選配進口觸摸屏。
獨有2 頁顯存,單獨操作一頁不影響其他頁,也可實現 2 頁內容單獨和疊加顯示,廣泛應用在示波器、頻譜儀等需要顯示多路波形、移動游標、菜單顯示等場合,大大降低軟件工作量,讀寫任意一頁不會其他頁內容。超高的25MHz無等待總線讀寫速度,單點讀寫周期高達40ns,無需任何等待。可以和任何高速系統接口。獨有顯存更新窗口設定功能,用戶可任意指定讀寫區域,是實現高速UcGui 界面的必備條件。
適配CPU:AVR、PIC、STM32系列、LPC2XXX、MSP430、51、、DSP、FPGA 96、X86、8088、Z80等。
溫馨提示:為了您能夠選擇最合適的產品型號,您可以參考我公司產品選型指南,鏈接如下:http://item.taobao.com/item.htm?id=13425441707

項目 | 特性 | 備注 |
外型尺寸 | 148×100×10mm | 包括固定翼板 |
圖像點陣 | 320×RGB×240 | |
視域尺寸 | 113×84.6mm | 5.6inch |
數字接口方式 | 16位8080總線接口 | 指令兼容ILI9320控制器 |
亮度cd/m2 | 200cd/m2 | |
彩色方式 | TFT | |
顯示顏色 | 16位(65536)色 | |
視野角度 | 左右>140o,上下>120o | 寬視野范圍 |
顯示模式 | 雙層顯示緩沖 | 4種顯示組合方式: 0層單獨顯示 1層單獨顯示 0頂層顯示、1底層顯示 0、1層疊加顯示 |
工作電壓 | DC 5 V | |
消耗功率 | 600mA | |
工作環境溫度 | -20~70℃ | 工業級溫度范圍 |
保存溫度 | -30~80℃ | |
觸摸屏 | 4線電阻觸摸屏 | 進口工業級 |
觸摸屏控制器 | 10位分辨率 | |
數據總線帶寬 | 20MHz(單點寫周期小于40ns) | |
更新區域設置 | 窗口區域設定功能 | UcGui必備 |
漢字庫 | 16點陣硬件漢字字庫、ASCII英文字符 | GB2312 |
存儲空間 | 4M位用戶應用空間 | FLASH0x80000位置 |
背光方式 | 長壽命LED背光需外部PWM控制 | 大于10萬小時 |
定位方式 | 行、列號快速定位 | |
靜電抗擾度 | 實測大于6KV | 良好接地 |
配套資料 | 51、LPC213x、stm32等 | 提供技術支持 |

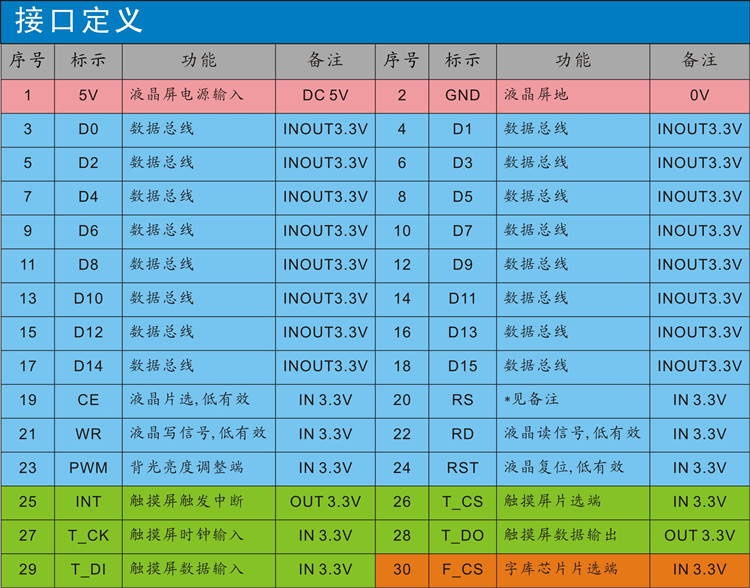

* 數據/指令選擇:1---對數據通道操作,0---操作命令寄存器操作
雙層顯示功能:我們公司的液晶屏提供強悍的雙層顯存同時顯示功能,注意哦,是同時顯示,而不是單純的兩個顯存。可以一層顯示底紋,一層顯示波形,實現示波器、頻譜儀、信號發生器、溫度曲線記錄儀等實時顯示,大大簡化程序員的工作,效果如下圖所示:

窗口功能:可以指定任意區域作為顯存更新區域,可以快速更新圖標,圖片,也可通過設定,實現超高速畫橫線或豎線,是UCGUI的WINDOWS功能絕配!
八級背光可調:液晶屏背光8級可調,可以使您產品的亮度更加人性化。

購買該產品即可獲得豐富的程序和相關資料,可以大大節省您產品的研發周期,同時我們也會安排相應的工程師給您做技術指導。
本款液晶光盤資料包括以下內容:



| 關于保修: |
| 1、產品在一周內出現質量問題(非人為造成的故障),我們無條件退換貨。 |
| 2、需返修的產品,自購買之日起超過3個月的,運費各付一半。 |
| 3、本公司產品承諾終身保修,但超過1年的我們會酌情收取元件成本費用,買家需承擔來回快遞費用。 |
![]()
1、FYD50-3224-65K彩色液晶模塊 1塊
2、開發資料(光盤) 1張
專業的工程師為您提供技術支持!
穩定的貨源讓您產品無后顧之憂!
批量采購價格優惠!
買家須知
1、本公司出售的所有彩色液晶產品,非人為損壞,均可享受1年保修服務。超出1年保修期的,我們仍然為您提供保修服務,這類情況需要收取所更換元件的成本費用。
2、液晶模塊默認價格都是不含觸摸板的價格,如果需要帶觸摸功能的彩色液晶模塊,請將該尺寸液晶對應的觸摸板一同拍下。
3、如果您對我們的產品有什么疑問,請及時和我們的客服聯系,我們將在最短的時間內幫您解決問題!
